一种口腔护理用清洗器

科研成果类型

专利

科研成果简介

（技术原理、应用领域、创新点等）

技术领域

本实用新型涉及口腔护理器械技术领域，具体涉及一种口腔护理用清洗器。

实用新型内容

本实用新型的目的在于提供一种口腔护理用清洗器，以解决现有技术中需要频繁更换器械进行口腔处理操作麻烦的技术问题。 为解决上述技术问题，本实用新型具体提供下述技术方案： 一种口腔护理用清洗器，包括手柄，在所述手柄上固定设置有清洗管道，在所述手柄上靠近所述清洗管道的一侧活动设置有废液管道，所述废液管道与所述清洗管道活动抵接成形双通道，所述手柄上活动设置有单边夹钳，所述单边夹钳绕其与所述手柄连接处转动拢合后与所述清洗管道活动抵接并形成夹持结构。作为本实用新型的一种优选方案，所述清洗管道的输出端活动设置有硅胶弯嘴，所述硅胶弯嘴的一端与所述单边夹钳的一端处于同一水平线。

作为本实用新型的一种优选方案，所述废液管道的输入端活动设置有硅胶吸头，所述硅胶吸头的长度大于所述硅胶弯嘴的长度；其中，所述清洗管道和所述废液管道的一端均向上倾斜形成钝角结构。

作为本实用新型的一种优选方案，所述单边夹钳由短柄和长柄构成，所述短柄与所述长柄连接处设置有凸块；其中，所述长柄呈Z型结构，所述长柄绕其与所述手柄连接处转折后与所述清洗管道相互平行。 作为本实用新型的一种优选方案，所述废液管道通过限位块与所述手柄卡接并与所述清洗管道活动抵接，所述手柄一侧开设有与所述废液管道相匹配的凹槽； 在所述手柄靠近所述清洗管道的一侧开设有与所述凹槽相互贯通的限位槽，所述废液管道转动后使所述限位块与限位槽活动抵接。

本实用新型与现有技术相比较具有如下有益效果：

本实用新型采用活动连接的形式构成具有单边夹持功能的双通道清洗结构，分别将冲洗、排液和夹钳组合为一体，能够在口腔护理时及时切换所需的功能，减少使用者反复拿取放置不同器材的繁琐，利于在护理时及时将口腔中多余的废液排出，通过单手即可完成切换操作利于提高效率，方便拆装组合能够适应不同的使用场景。

附图说明

为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其它的实施附图。

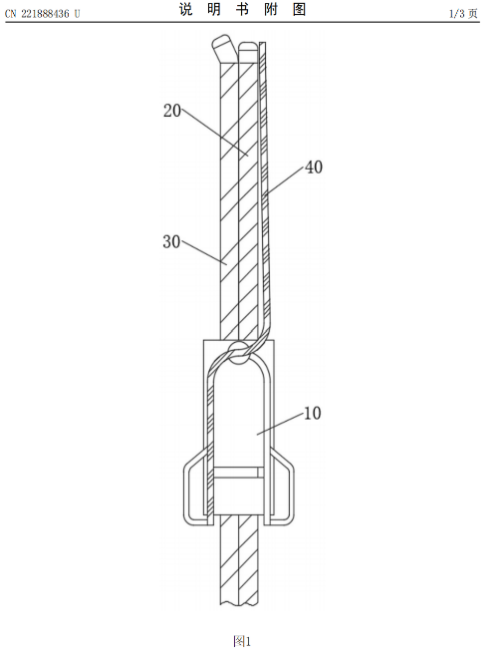

图1为本实用新型实施例提供整体的正视结构示意图；

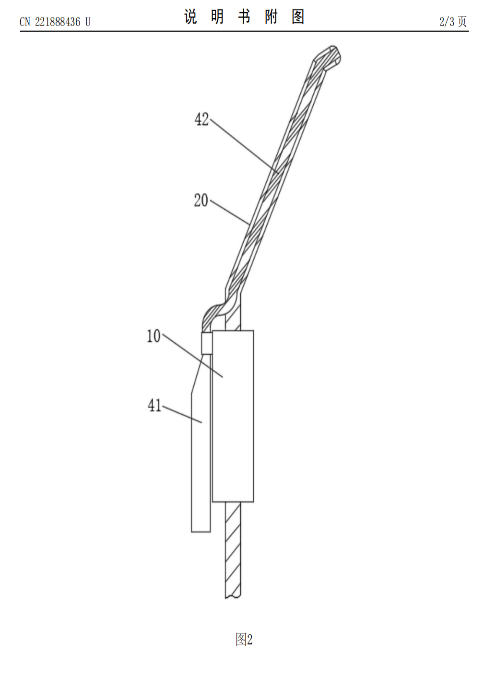

图2为本实用新型实施例提供整体的侧视结构示意图；

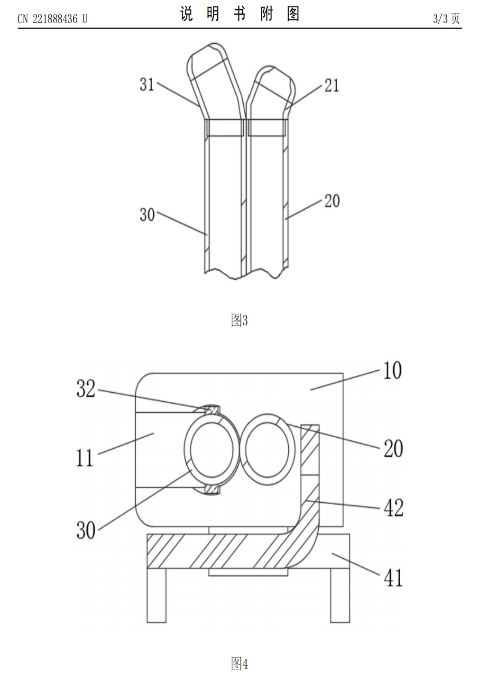

图3为本实用新型实施例提供清洗管道和废液管道的端部结构示意图；

图4为本实用新型实施例提供整体的俯剖结构示意图。

图中的标号分别表示如下：

10‑手柄；20‑清洗管道；30‑废液管道；40‑单边夹钳；

11‑凹槽；21‑硅胶弯嘴；31‑硅胶吸头；32‑限位块；41‑短柄；

42‑长柄。
