一种髋关节术后外展测量仪

科研成果类型

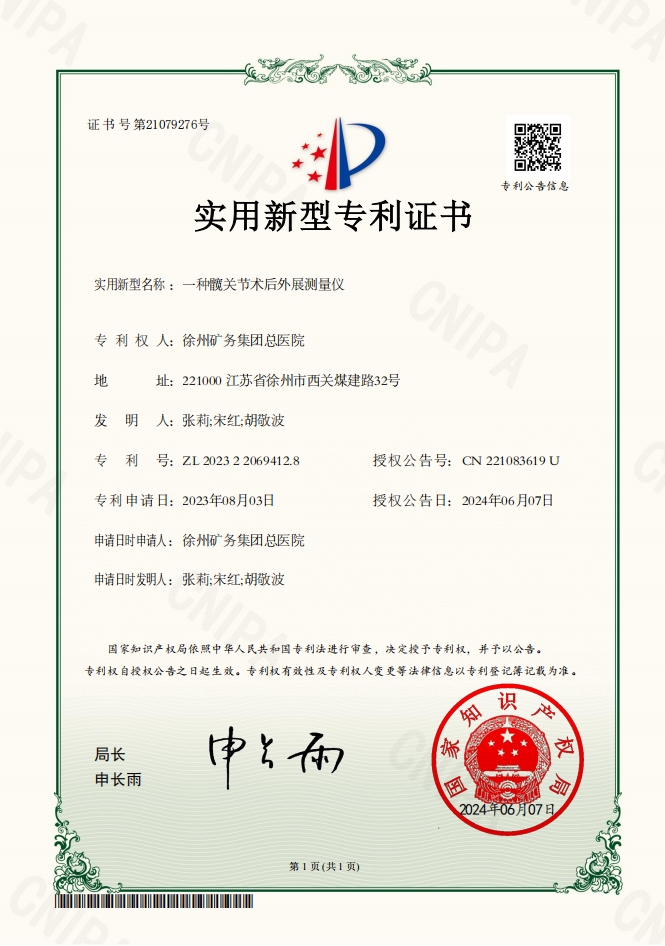

专利

科研成果简介

（技术原理、应用领域、创新点等）

简介：本实用新型公开了一种髋关节术后外展测量仪，包括有一对测量尺组件和角度测量尺，所述一对测量尺组件接触的端面均固定连接有固定扣，一对所述测量尺组件均包括有第一测量尺和第二测量尺，所述第一测量尺和第二测量尺相匹配，一对所述第一测量尺和第二测量尺之间均连接有转动组件，所述角度测量尺固定连接在其中一个测量尺组件的顶部端面，所述角度测量尺上设置有角度，其中一个所述第一测量尺和角度测量尺之间固定连接有第一多级伸缩杆。本申请实现实现患者在髋关节置手术后修复期间，在对患者的其中一条腿调节外展角度时，进行准确的测量，测量出精准的外展角度，再进行调整，有利于患者恢复。

创新点：髋关节置换又称作人工髋关节置换，是将人工假体，包含股骨部分和髋臼部分，取代病变的髋关节，达到切除病灶，缓解疼痛，从而恢复患者髋关节的正常功能的目的。

因患者在外翻肌群在手术过程中受到剥离损伤，其修复时间需要6周，因此在6周内需要保持特定体位，即在手术术后患者在卧床时，一般需要利用外展中立位的姿势，即患者在一条腿与身体平行的情况下，另一条腿部则需要外展一定角度。该姿势不易造成患者二次受伤的同时，方便医护人员护理，患者不易产生压疮，利于术后恢复。而患者在修复期间，其中一条腿部则需要外展一定角度，而外展的角度需要根据患者恢复的程度进行调节外展的角度，现有技术中一般都是操作人员根据经验调节外展的角度，调节角度不准确，易导致影响患者的恢复。

技术原理：本实用新型的目的在于提供一种髋关节术后外展测量仪，其能够实现患者在髋关节置手术后修复期间，在对患者的其中一条腿调节外展角度时，进行准确的测量，测量出精准的外展角度，再进行调整，有利于患者恢复。

为实现上述目的，本实用新型提供了一种髋关节术后外展测量仪，包括有一对测量尺组件和角度测量尺，所述一对测量尺组件接触的端面均固定连接有固定扣，一对所述测量尺组件均包括有第一测量尺和第二测量尺，所述第一测量尺和第二测量尺相匹配，一对所述第一测量尺和第二测量尺之间均连接有转动组件，所述角度测量尺固定连接在其中一个测量尺组件的顶部端面，所述角度测量尺上设置有角度。

在一个或多个实施方式中，其中一个所述第一测量尺和角度测量尺之间固定连接有第一多级伸缩杆。

在一个或多个实施方式中，所述角度测量尺上开设有一对凹槽，所述角度测量尺位于凹槽的下部端面开设有第一螺纹孔，所述第一多级伸缩杆上开设有与一对第一螺纹孔相匹配的第二螺丝孔，所述第一螺纹孔和第二螺纹孔均螺纹连接有第二螺栓。

在一个或多个实施方式中，其中一个所述第一测量尺上连接有观察杆，所述观察杆和其中一个所述第一测量尺之间固定连接有第二多级伸缩杆，所述观察杆的一侧端面位于角度测量尺的侧壁端面。

在一个或多个实施方式中，所述观察杆位于角度的端面上开设有定位槽，所述观察杆与定位槽之间设置有定位线。

在一个或多个实施方式中，所述观察杆上开设有一对第三螺纹孔，所述第一测量尺上开设有与一对第三螺纹孔相匹配的第四螺纹孔，所述第三螺纹孔和第四螺纹孔均螺纹连接有第一螺栓。

在一个或多个实施方式中，所述转动组件包括有连接轴，一对所述第一测量尺的一侧端面均固定连接连接轴，一对所述第二测量尺的一对相对端面均固定连接有固定座，所述连接轴的一对相对端面均固定连接有转动轴，所述固定座接触转动轴的端面均开设有与转动轴相匹配的转动槽，所述转动轴在转动槽内转动。

在一个或多个实施方式中，一对所述第一测量尺上均开设有一对第二限位槽，所述第二测量尺上固定连接有与一对第二限位槽相匹配的第二磁吸块，一对所述第二限位槽内均固定连接有多个第一铁片，所述第二磁吸块磁吸连接第二限位槽内的第一铁片。

在一个或多个实施方式中，一对所述第一测量尺上均开设有第一磁吸块，所述第一磁吸块内固定连接有多个第二铁片，所述第二测量尺上固定连接有与第一磁吸块相匹配的第一限位槽，所述第一限位槽磁吸连接第一磁吸块内的第二铁片。

在一个或多个实施方式中，所述角度测量尺底部端面固定连接有防护垫。

与现有技术相比，根据本实用新型的一种髋关节术后外展测量仪，实现患者在髋关节置手术后修复期间，在对患者的其中一条腿调节外展角度时，进行准确的测量，测量出精准的外展角度，再进行调整，有利于患者恢复。

附图说明

图1是根据本实用新型一实施方式一种髋关节术后外展测量仪的结构示意图。

图2是根据本实用新型一实施方式一种髋关节术后外展测量仪的第一使用状态示意图一。

图3是图2的结构示意图。

图4是根据本实用新型一实施方式一种髋关节术后外展测量仪的第一使用状态示意图二。

图5是根据本实用新型一实施方式一种髋关节术后外展测量仪的第二使用状态示意图。

图6是根据本实用新型一实施方式一种髋关节术后外展测量仪的第三使用状态示意图。

主要附图标记说明：

1-角度测量尺，101-凹槽，102-角度，2-测量尺组件，201-第一限位槽，202-第一磁吸块，203-第一多级伸缩杆，204-第一测量尺，205-第二测量尺，206-第二磁吸块，207-第二限位槽，3-固定扣，4-观察杆，401-定位槽，402-第一螺栓，403-第二多级伸缩杆，5-第二螺栓，6-定位线，7-防护垫，8-转动组件，801-连接轴，802-固定座，803-转动轴。

具体实施方式

下面结合附图，对本实用新型的具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

除非另有其它明确表示，否则在整个说明书和权利要求书中，术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分，而并未排除其它元件或其它组成部分。

如图1至图3所示，根据本实用新型一实施方式的一种髋关节术后外展测量仪，包括有一对测量尺组件2和角度测量尺1，实现患者在髋关节置手术后修复期间，根据患者恢复的程度进行调节外展的角度时，通过测量尺组件2和角度测量尺1测量出外展角度，再进行调节，有助于患者恢复。

一对测量尺组件2接触的端面均固定连接有固定扣3，实现将一对测量尺组件2固定，以固定扣3为轴心转动。

其中一对测量尺组件2，一个测量尺组件2设置为固定不动的状态，另外一个测量尺组件2设置可为移动，在调节一对测量尺组件2之间的距离时，只需移动其中可移动的测量尺组件2既可进行调节。

一对测量尺组件2均包括有第一测量尺204和第二测量尺205，一对第一测量尺204之间固定连接有固定扣3，固定扣3贯穿第一测量尺204和第二测量尺205。

其中固定扣3为现有技术中常见的卡扣，类似与折叠尺之间固定的卡扣，此为本领域的公知常识，在此不在赘述。

角度测量尺1固定连接在其中一个测量尺组件2的顶部端面，角度测量尺1上设置有角度102，第一测量尺204和第二测量尺205相匹配。

具体的，移动调节一对测量尺组件2之间的距离进行卡接患者的需测量的部位，再观察角度102得出测量角度。

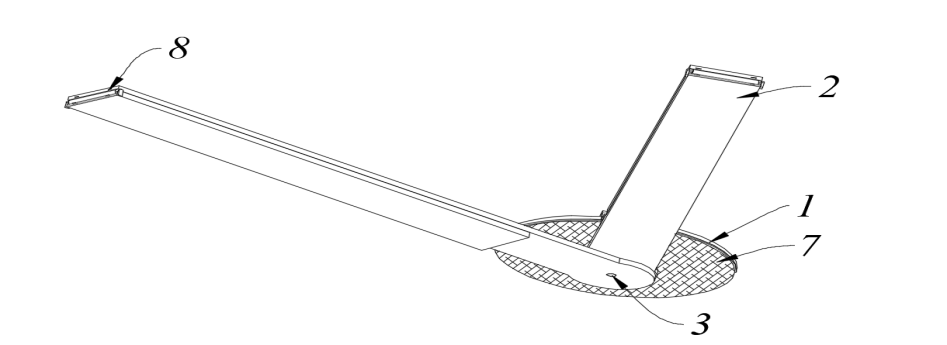

如图4所示，角度测量尺1底部端面固定连接有防护垫7，达到患者使用时防护垫7与患者需要测量的部位直接接触，提高患者的舒适度。

其中防护垫7材质可为硅胶、橡胶或PU其中的一种。

如图5所示，其中一个第一测量尺204上连接有观察杆4，观察杆4的一侧端面位于角度测量尺1的侧壁端面，实现通过观察杆4快速得出测量角度的准确值。

观察杆4上开设有一对第三螺纹孔，第一测量尺204上开设有与一对第三螺纹孔相匹配的第四螺纹孔，第三螺纹孔和第四螺纹孔均螺纹连接有第一螺栓402，实现对观察杆4的固定。

观察杆4位于角度102的端面上开设有定位槽401，观察杆4与定位槽401之间设置有定位线6，实现通过定位槽401和定位线6快速定位测量的角度值。

其中一个第一测量尺204和角度测量尺1之间固定连接有第一多级伸缩杆203，观察杆4和其中一个第一测量尺204之间固定连接有第二多级伸缩杆403。实现对患者的其中一条腿调节外展角度的进行测量时，因患者髋关节的部分特殊，可进行伸缩控制第一多级伸缩杆203和第二多级伸缩杆403移动至，便于测量人员观察角度102确定具体角度值为止。

其中第一多级伸缩杆203和第二多级伸缩杆403均包括有第一伸缩杆、第二伸缩杆和第三伸缩杆，第三伸缩杆内滑动连接有第二伸缩杆，第二伸缩杆内滑动连接有第一伸缩杆，实现调节高度，进行适配测量需求。

如图5所示，角度测量尺1上开设有一对凹槽101，角度测量尺1位于凹槽101的下部端面开设有第一螺纹孔，第一多级伸缩杆203上开设有与一对第一螺纹孔相匹配的第二螺丝孔。第一螺纹孔和第二螺纹孔均螺纹连接有第二螺栓5，第二螺栓5贯穿第一螺纹孔和第二螺纹孔，达到将角度测量尺1固定在第一测量尺204上。

其中第二螺栓5位于凹槽101内，第二螺栓5不凸出角度测量尺1的端面，不影响观察杆4的正常使用。

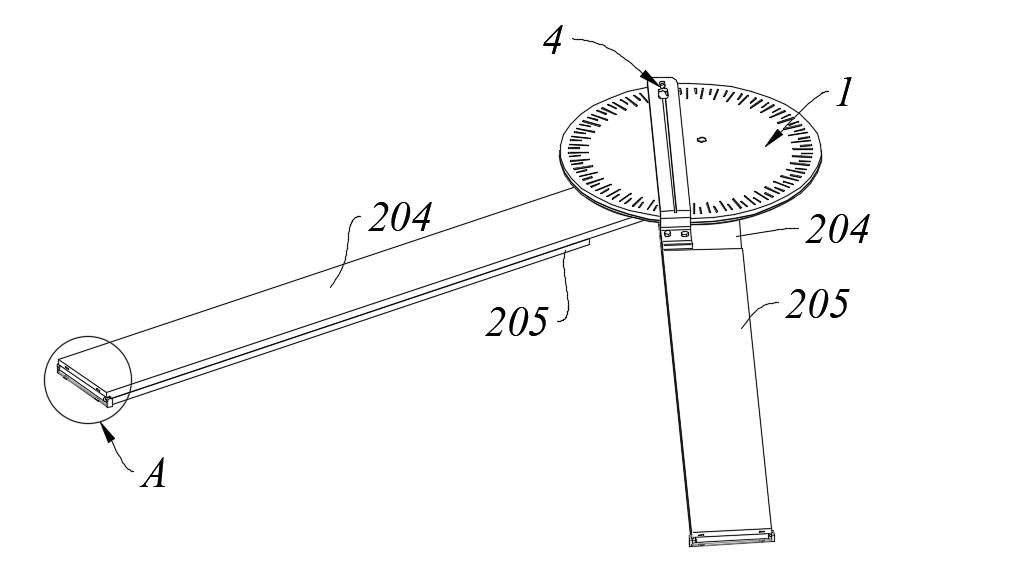

如图2至图3所示，一对第一测量尺204和第二测量尺205之间均连接有转动组件8，达到可根据测量长度的需求，调整第一测量尺204的长度。可将第二测量尺205通过转动组件8向上旋转至，第一测量尺204与第二测量尺205处于同一水平面，达到增加第一测量尺204的长度。

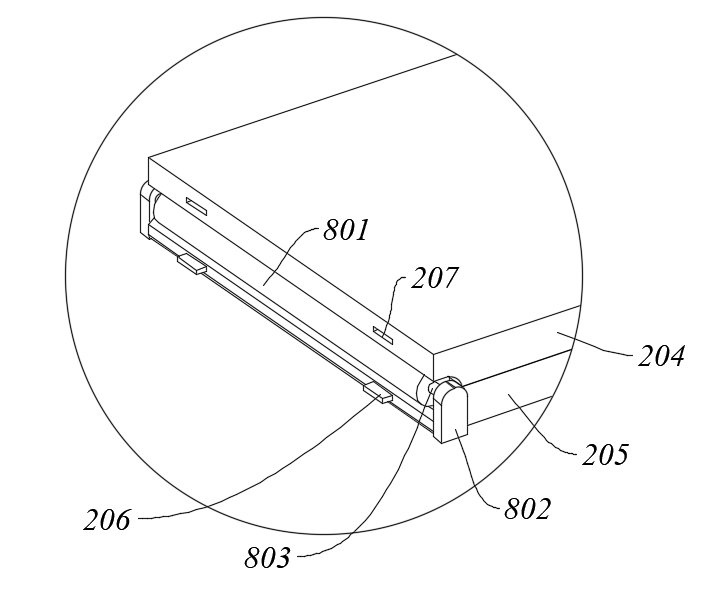

如图2至图3所示，转动组件8包括有连接轴801，一对第一测量尺204的一侧端面均固定连接连接轴801，一对第二测量尺205的一对相对端面均固定连接有固定座802，连接轴801的一对相对端面均固定连接有转动轴803。固定座802接触转动轴803的端面均开设有与转动轴803相匹配的转动槽，转动轴803在转动槽内转动，达到第二测量尺205通过转动组件8进行转动。

其中转动组件8可为其他转动结构，例如现有技术中的钥匙扣上的转动结构。

一对第一测量尺204上均开设有一对第二限位槽207，第二测量尺205上固定连接有与一对第二限位槽207相匹配的第二磁吸块206，一对第二限位槽207内均固定连接有多个第一铁片；

第二磁吸块206磁吸连接第二限位槽207内的第一铁片，达到当第二测量尺205通过转动组件8转动至与第一测量尺204处于同一水平面时，第二测量尺205上的第二磁吸块206磁吸连接第二限位槽207内的第一铁片，将第二测量尺205固定在第一测量尺204上不易移动，便于进行测量。

如图5所示，一对第一测量尺204上均开设有第一磁吸块202，第一磁吸块202内固定连接有多个第二铁片，第二测量尺205上固定连接有与第一磁吸块202相匹配的第一限位槽201，第一限位槽201磁吸连接第一磁吸块202内的第二铁片，实现将第二测量尺205固定在第一测量尺204上不易移动。

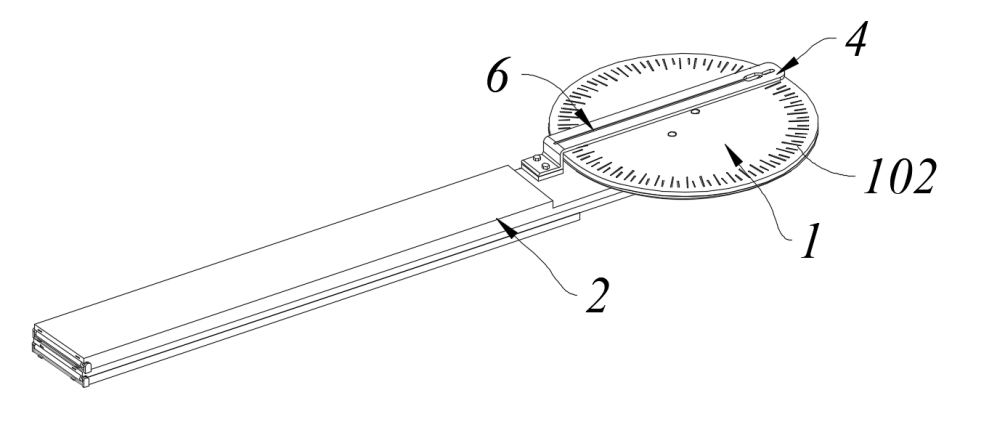

使用时，如图1所示，不使用时，可将一对第二测量尺205通过转动组件8移动至，第二测量尺205上的第二磁吸块206磁吸连接第二限位槽207内的第一铁片，将第二测量尺205固定在第一测量尺204上，再将一对测量尺组件2通过固定扣3移动至一对测量尺组件2紧密贴合，处于同一水平面上，进行存放。

如图2所示，当需要进行测量时，通过移动其中可移动的测量尺组件2至，与患者需测量位置相匹配，再将测量尺组件2放在患者的测量部位进行测量，测量的同时移动第一测量尺204至与患者测量位置相贴合，通过观察观察杆4上的定位槽401既可得出测量角度。

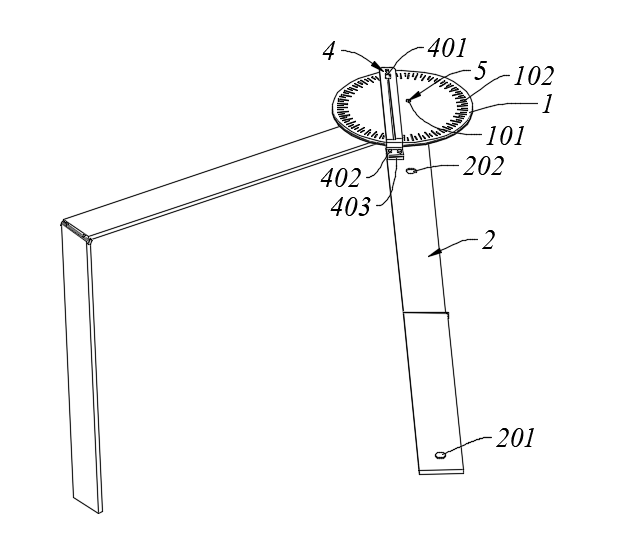

如图5所示，当需要测量的患者，测量部位不好定位测量时，可通过移动转动组件8至第二测量尺205与第一测量尺204呈垂直方向，第二测量尺205紧密贴合患者需要测量的位置的下方，便于对患者进行定位测量。

当患者因体重问题或其他原因，需要测量的位置，目前的第一测量尺204的长度无法满足时，可调整第一测量尺204的长度，可将第二测量尺205通过转动组件8向上旋转至，第一测量尺204与第二测量尺205处于同一水平面，达到增加第一测量尺204的长度，用于测量。

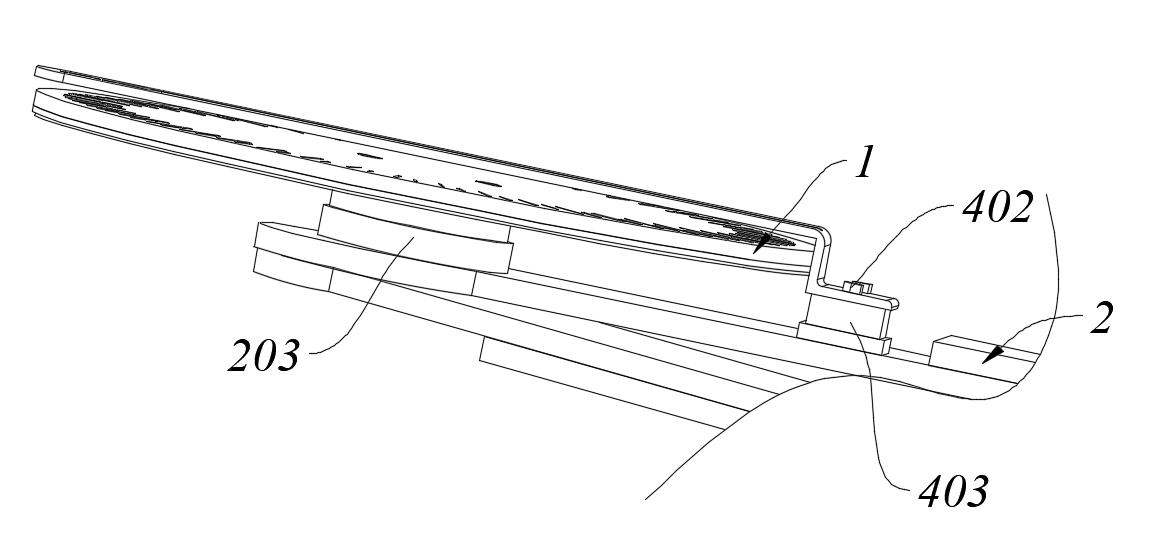

如图6所示，当患者需要测量的位置，不便于观看测量尺1上的角度102时，可根据患者外展的角度，进行向上移动测量尺1，从而带动第一多级伸缩杆203和第二多级伸缩杆403移动至，便于测量人员观察角度102确定具体角度值为止。

图1

图2

图3

图4

图5

图5

是否有

转化意愿

是

期望转化方式

许可使用、作价入股

转化预计时间

中期1-3年

转化需求

资金、市场推广、技术合作、人才

专家姓名

张莉

性别

女

研究方向

关节护理

职称

副主任护师

所在部门

第二附属医院

电子邮箱

Xinwangluo@163.com
