一种重症医学用药物粉碎成粉装置

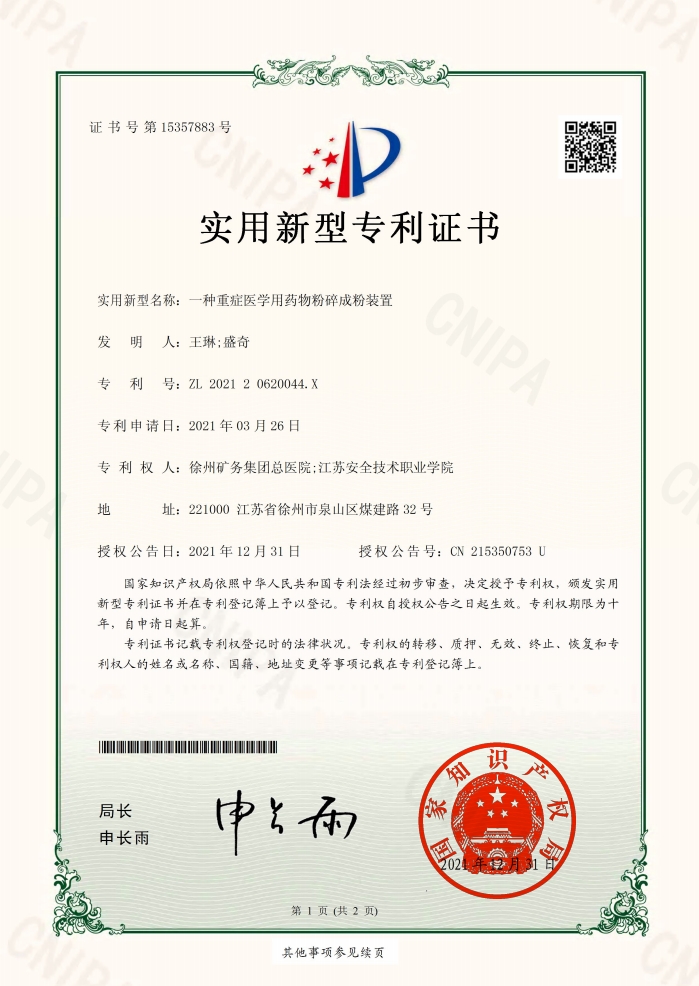

科研成果类型

专利

科研成果简介

（技术原理、应用领域、创新点等）

背景技术

重症医学是研究危及生命的疾病状态的发展，发展规律即诊治方方达临床医学学科。重症医学的临床需要多学科的交融，往往涉及呼吸、循环、肝脏、肾脏和中枢神经的等多个器官，是知识面较广、发展迅速的一门学科，其潜力巨大，位于临床医学发展的前沿。由于重症监护是和时间“赛跑”，任何时间的浪费都会带来生命危险。为了节约时间需要用有专门的装置来快速的完成一些抢救的准备工作。

目前，重症监护需要给病人服药，但是药片如果太大，病人难以下咽，需要一个将药物粉碎成粉的装置，传统方法是人工挤压药片使其变成粉末，但是需要耗费时间和人力资源，目前出现了一些粉碎药片的装置，但是存在结构复杂的问题。

实用新型内容

本实用新型实施例提供一种重症医学用药物粉碎成粉装置，可以解决现有技术中存在粉碎药品装置结构复杂的问题。

本实用新型实施例提供一种重症医学用药物粉碎成粉装置，包括：

壳体，为内部设有空腔的圆柱体。两根竖杆，垂直设于壳体内部。第一驱动装置，设置在壳体的顶部。斜板，位于壳体内部并连接在第一驱动装置底部。捣药装置，滑动设于两根竖杆上，和斜板配合在竖直方向往复运动。圆筒，设置在捣药装置的底部。第二驱动装置，连接在两根竖杆之间，用于驱动圆筒绕竖直轴旋转。

第一驱动装置包括：第一电机，第一电机输出轴通过轴联器与传动轴固定连接，转动轴自由端穿过壳体与斜板固定连接。

捣药装置包括：连接杆，连接杆顶部与斜板相抵，底部与第一圆板固定连接，第一圆板穿设在两根竖杆上，第一圆板和壳体顶部通过穿设在两根竖杆上的弹簧连接，两根弹簧两端分别和第一圆板和壳体固定连接，第一圆板底部设有捣药锤，捣药锤在圆筒内往复运动。

进一步，捣药锤底部侧壁上设有斜纹。

第二驱动装置包括：

固定穿设在两根竖杆上的第二圆板，第二圆板上固定有第二电机，第二电机输出轴上固定连接第一锥齿轮。

圆筒外侧固定套设有第二锥齿轮，第二锥齿轮底部与第二圆板之间放置有滚珠，第二锥齿轮与第一锥齿轮啮合。

进一步，圆筒内侧壁上设有斜纹，圆筒底部设有通孔。

进一步，壳体底部设矩形开口。

进一步，壳体底部放置有与圆筒相对应的药粉收集盒。

本实用新型实施例提供一种重症医学用药物粉碎成粉装置，与现有技术相比，其有益效果如下：

电机带动斜板做旋转运动，斜板与连接杆相接，连接杆和捣药锤固定在第一圆板上两侧，第一圆板滑动设置在两根竖杆上，第一圆板与壳体之间设有弹簧，斜板旋转时带动连接杆上下运动，从而带动捣药锤在圆筒内上下运动，从而将药片捣碎。

为了更好的将药片粉碎，第二驱动装置使得圆筒沿着竖直轴心相对捣药锤旋转，从而将药片磨碎，粉碎的小颗粒从圆筒的底部掉落。从而实现很好的粉碎效果，节省了时间和人力。

是否有

转化意愿

是

期望转化方式

技术转让

转化预计时间

短期1年内

转化需求

资金、市场推广、技术合作

专家姓名

王琳

性别

女

职称

副主任护师

研究方向

危重症护理

所在部门

第二附属医院

电子邮箱

1028200279@qq.com
